产品介绍 MSO7000X系列高带宽混合信号示波器，拥有非凡的性能指标，全面细致的分析功能，人性化的触控体验，助您在科技的海洋无限探索。2G带宽是高端示波器的起点，MSO7000X系列带宽高达2.5GHz，在高速信号分析中有明显的优势。MSO7000X采用UltraAcq®技术，提升波形捕获率达1,000,000 wfms/s，结合1G超长存储深度，显著提升异常信号捕获能力，以及波形细节测量和分析能力。搭载Win10 64位操作系统，为用户提供稳定可扩展的系统平台，通过提供示波器API接口，显著提升系统的智能化程度，满足日益复杂的用户需求。 多通道平铺-发现更多信号细节 方便查看每个通道的波形 -可全屏查看单通道波形 -每个波形保持ADC最大分辨率 多窗口布局-灵动布局，最大化展 -任意组合 -任意大小 -悬浮下沉 -全屏分窗口 Windows+-发现更多可能 支持MATLAB嵌入式编程，运算结果直接渲染到示波器窗口 WebServer-兼容多平台远程操控 SCPI远程控制 -远程查看和控制 -导出波形文件 -在线浏览使用手册 -支持手机访问 8种电源测量与分析 -电源质量 -谐波分析 -开关损耗 -安全工作区 -涌入电流 -波纹分析 -电源效率 -启动/关闭时间 抖动分析及眼图 定位时钟和总线信号抖动带来的系统故障 -TIE抖动、周期抖动、cycle-cycle抖动 -TIE趋势图、TIE频谱图 -直方图 -浴盆曲线 11种串行协议触发和分析 -RS-232/422/485/UART、SPI、I²C、 -CAN、CAN-FD、 SENT 、LIN、FlexRay、AudioBus -MIL STD 1553、ARINC429 -支持数据触发和包类型触发 -支持事件列表和搜索功能 |
产品特点： █ 模拟通道带宽: 2.5GHz/2GHz/1GHZ █ 最高采样率:10GSa/s █ 最大存储深度:1Gpts █ 波形捕获率:>1000,000 wfms/s (UltraAcq 模式) █ 16路数字通道 █ 多达11种串行协议分析 █ 内置60MHz等性能双通道函数/任意波形发生器 █ 集7种仪器独立于一身，包括示波器、逻辑分析仪、频率计、频谱分析仪、任意波形发生器、数字电压表、协议分析仪 █ 支持多种高级测量分析功能 █ 高达52种参数测量 █ 拥有>24种丰富的触发类型 █ 采用15.6英寸高清触摸屏，搭载Win10 64位操作系统 █ 高达8路波形运算，内置增强FFT分析和峰值搜索功能，支持Matlab嵌入式编程与数据呈现 █ 丰富的接口: USB Host & Device(TMC)、LAN(LXI)HDMI、AUXIN/OUT、10MHz RefIN/OUT █ 支持WebServer网页控制仪器和丰富的SCPI指令
|

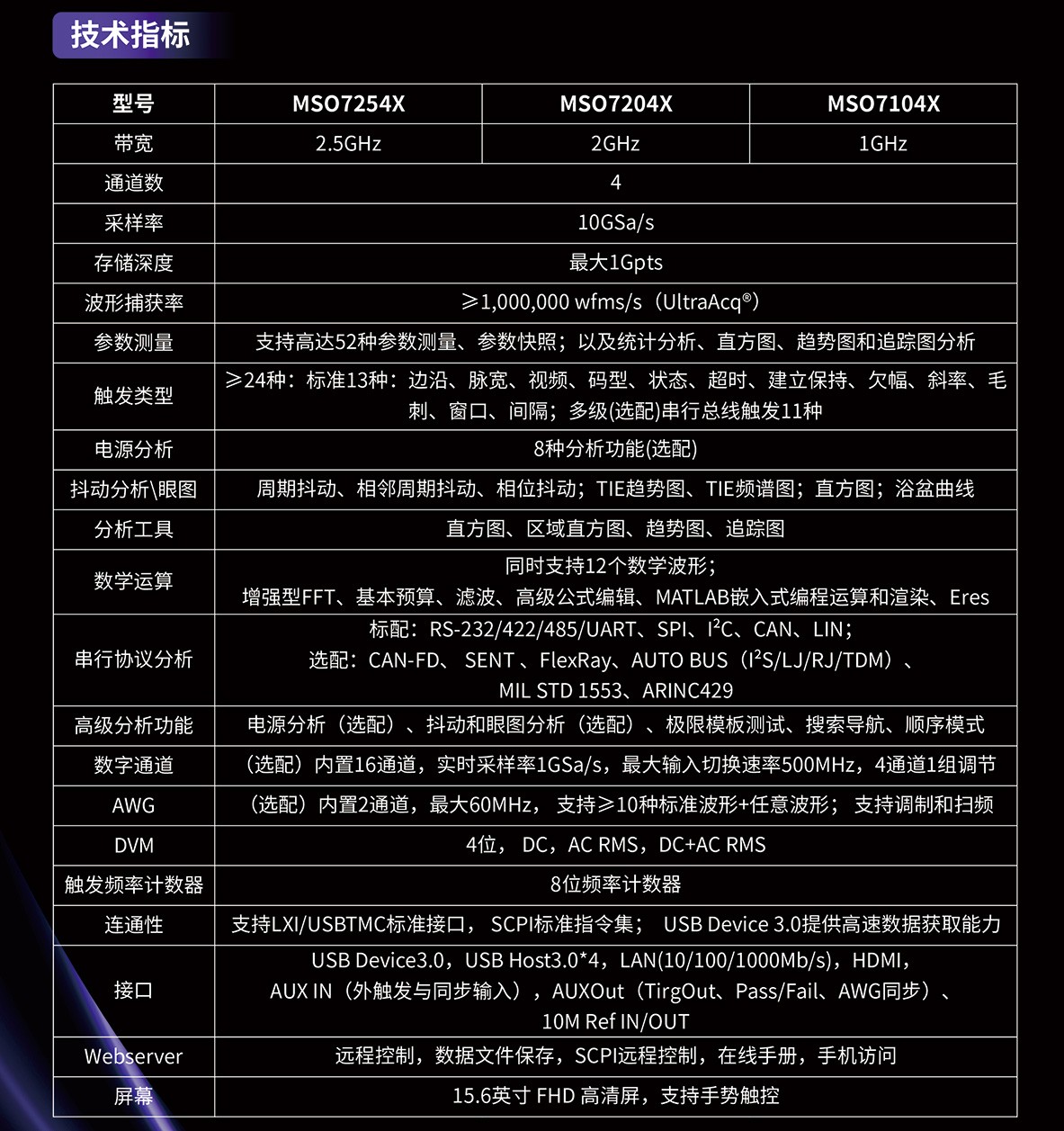

型号 | MSO7000X | MSO7104X | MSO7204X | MSO7254X |
| 模拟通道数 | 4 | 4 | 4 | 4 |
| 模拟带宽 | 1GHz | 1GHz | 2GHz | 2.5GHz |
| 最高实时采样率 | 10GSa/s | 10GSa/s | 10GSa/s | 10GSa/s |
| 最大存储深度 | 1Gpts | 1Gpts | 1Gpts | 1Gpts |
| 最高波形捕获率 | 1,000,000wfms/s | 1,000,000wfms/s | 1,000,000wfms/s | 1,000,000wfms/s |
| 数字通道 | 16 | 16 | 16 | 16 |
| 内置信号源 | 60MHz | 60MHz | 60MHz | 60MHz |
