HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。
HCP8500钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；探头具有500A (100X)和75A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
| 型 号 | HCP8500 | |

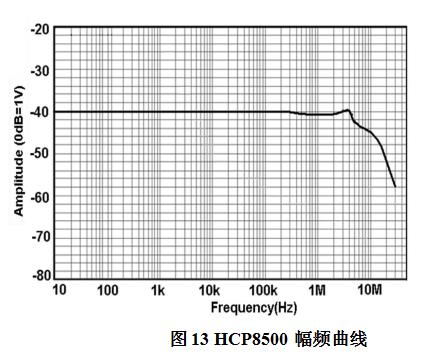

| 带宽(-3dB) | DC-5MHz (图13) | |
| 上升时间 | ≤70ns | |

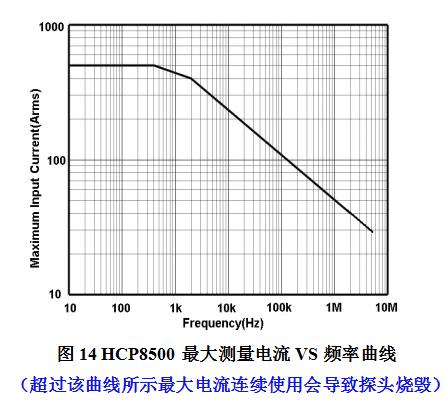

连续电流 最大值 | 500Arms (图14) | |
| 峰值电流 | 750Apk | |
量程 | 75A | 10X衰减 |
| 500A | 100X衰减 | |
| 过流报警值 | 75A | ≥75A |
| 500A | ≥750A | |
| 电流传输比 | 75A | 0.1V/A |
| 500A | 0.01V/A | |
| 分辨率 | 75A | 10mA |
| 500A | 100mA | |
精度 (DC,45-66Hz最大连续电流) | 75A | ±1%±10mA |
| 500A | ±1%±100mA | |

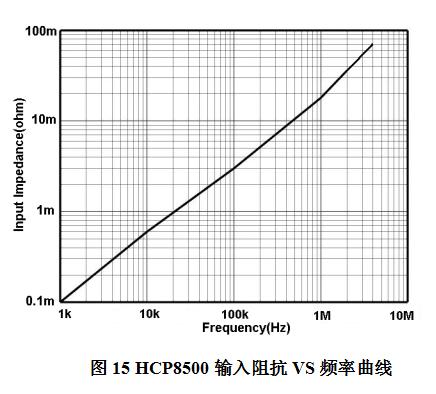

| 输入阻抗 | 参考(图15) | |
延时 时 | 探头主机 | 42ns |
BNC(1m） | 5ns | |
| 终端负载要求 | ≥100kΩ | |
| 供电方式 | DC 12V/1A（标配适配器） | |
| 绝缘线电压 | 600V CATII 300V CATIII | |
| 安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |
